Czy niespodziewane szarpanie lub falujące obroty mogą oznaczać prostą usterkę, którą naprawisz w garażu?
Ten tekst daje klarowne i praktyczne informacje o tym, jak rozpoznać problemy z TPS i odróżnić je od wad układu dolotowego lub instalacji elektrycznej.
Wyjaśnimy, jakie objawy są najbardziej typowe: gwałtowne szarpanie, spadki przyspieszenia, niestabilne obroty i wzrost spalania. Wskażemy też podstawowe metody diagnostyczne: pomiar multimetrem oraz korzystanie z OBD2 i danych na żywo z ECU.
Dowiesz się, kiedy możesz działać samodzielnie i kiedy lepiej oddać samochód do warsztatu dla pewnej diagnozy.
Kluczowe wnioski
- TPS monitoruje kąt przepustnicy i wysyła sygnał do ECU.
- Typowe objawy to szarpanie, problemy z przyspieszaniem i falowanie obrotów.
- Podstawowe testy: multimetr i diagnostyka OBD2.
- Szukaj płynności sygnału i zgodnych zakresów napięć.
- Najpierw proste pomiary, potem analiza danych z ECU.
Co to jest czujnik położenia przepustnicy (TPS) i jak działa w układzie sterowania silnika
TPS to element, który przekształca ruch przepustnicy w sygnał elektryczny dla sterownika silnika.
W najprostszej wersji jest to potencjometr — ślizgacz przesuwa się po ścieżce oporowej i zmienia napięcie wysyłane do ECU. Nowocześniejsze rozwiązania używają podwójnych lub bezkontaktowych sensorów dla większej niezawodności.
Sterownik silnika wykorzystuje informację o kącie otwarcia przepustnicy do obliczania dawki paliwa, stabilizacji biegu jałowego i natychmiastowej reakcji na gaz. Ważna jest płynność zmiany napięcia — skoki lub szumy fałszują wyliczenia i prowadzą do szarpania lub niestabilnych obrotów.
- Typ: potencjometr (ślizgacz + ścieżka oporowa) lub bezkontaktowy.
- W wielu autach stosuje się układ podwójny dla kontroli spójności sygnałów.
- Zmiana kąta = zmiana napięcia/rezystancji, co bezpośrednio wpływa na dawkę paliwa.
Uwaga: podobne objawy mogą dawać inne części układu dolotowego, dlatego teoria powinna iść w parze z pomiarami.

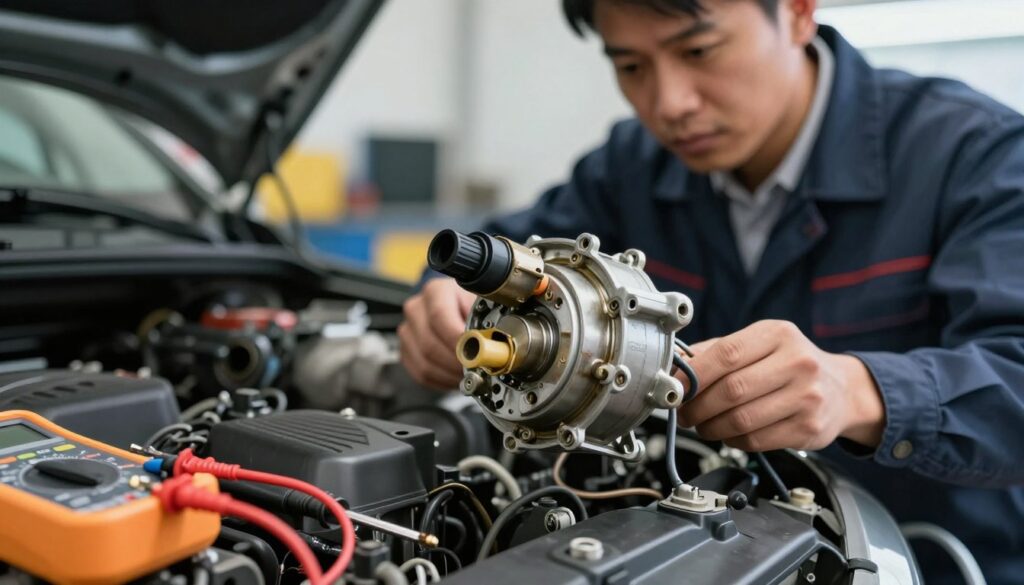

Objawy uszkodzonego czujnika TPS, których nie warto bagatelizować
Pierwsze objawy awarii pojawiają się zwykle podczas przyspieszania i w ruchu miejskim.
Typowe sygnały: szarpanie i nierówna praca silnika, słaba reakcja na dodawanie gazu oraz „dziury” w mocy.
- Falowanie obrotów na biegu jałowym — ECU otrzymuje niestabilny sygnał i źle dobiera dawkę paliwa.
- Utrudnione uruchamianie i zwiększone zużycie paliwa — efekty błędnej informacji o położeniu elementu sterującego.
- Zapalona kontrolka check engine — powód do szybkiego odczytu błędów zamiast wymiany części „na próbę”.
Groźne objawy to gaśnięcie silnika podczas jazdy i nagłe, nieprzewidywalne reakcje na gazu.
| Objaw | Możliwa przyczyna | Ryzyko dla jazdy |
|---|---|---|
| Szarpanie podczas przyspieszania | Zużyty element wewnętrzny, zakłócenia sygnału | Utrata mocy, niebezpieczne manewry |
| Falowanie obrotów | Niestały sygnał do ECU | Nieregularna praca silnika, zwiększone spalanie |
| Check engine | Rejestracja błędów sterowania mieszanką | Może być konieczna natychmiastowa diagnostyka |
Pułapka: podobne problemy mogą być wynikiem brudnej przepustnicy, nieszczelności dolotu lub uszkodzeń instalacji.
Wniosek: potwierdź objawy pomiarami i odczytem błędów, zanim podejmiesz decyzję o naprawie.
Jak przygotować się do diagnostyki TPS w samochodzie
Przed rozpoczęciem pomiarów warto przygotować stanowisko i narzędzia, by uniknąć błędów pomiarowych.
Podstawowe wyposażenie: multimetr, schemat pinów oraz kluczyk w pozycji ON (silnik wyłączony). Te informacje ułatwią prawidłowy pomiar napięcia.
Zrób oględziny złącza i korpusu przepustnicy. Sprawdź, czy wtyczka i przewody nie są luźne, zabrudzone lub skorodowane. Zanieczyszczenia przepustnicy mogą powodować objawy podobne do usterki czujnika.
Back-probing to zalecana metoda — mierzenie od tyłu złącza minimalizuje ryzyko uszkodzenia izolacji. Unikaj przebijania przewodów i stosuj izolowane sondy, by ograniczyć zwarcie.
- Uzyskaj schemat pinów — bez niego łatwo pomylić masę, zasilanie i sygnał.
- Tryb pracy: zapłon w pozycji ON, silnik wyłączony.
- Plan działania: oględziny → sprawdzenie zasilania/masy → pomiar sygnału → decyzja o czyszczeniu lub wymianie.
| Krok | Czynność | Cel |
|---|---|---|
| 1 | Oględziny złącza i przewodów | Wykrycie luzów, korozji lub uszkodzeń |
| 2 | Weryfikacja schematu pinów | Poprawna identyfikacja masy, zasilania i sygnału |
| 3 | Pomiary multimetrem (back-probing) | Sprawdzenie napięć referencyjnych i sygnałowych |
| 4 | Ocena stanu mechanicznego przepustnicy | Wykluczenie zabrudzeń, które mogą być przyczyną usterki |

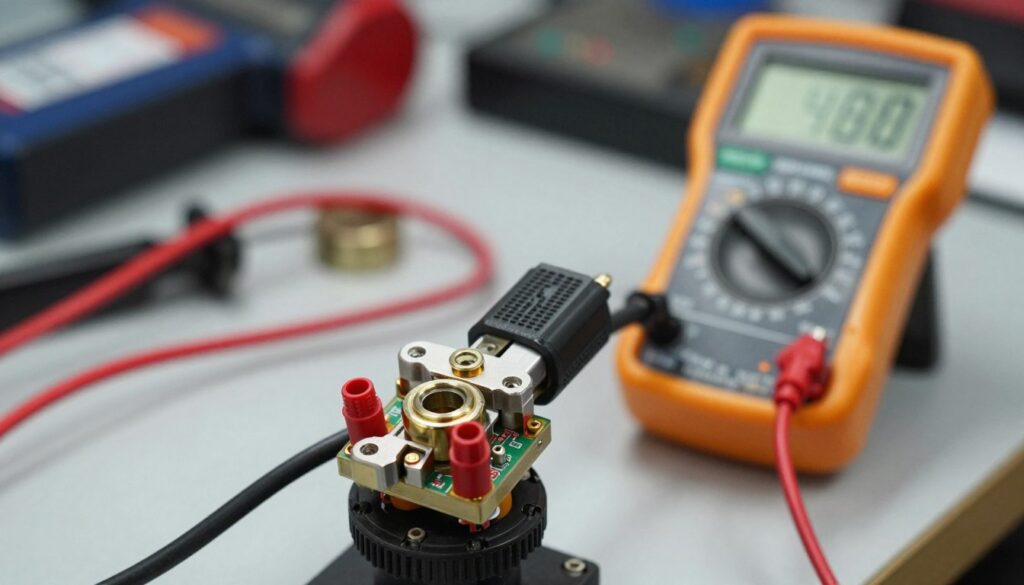

Jak sprawdzić czujnik położenia przepustnicy multimetrem
Krok po kroku pokażę, jak zmierzyć napięcie sygnałowe i rezystancję elementu z użyciem multimetru.
1. Ustaw zapłon w pozycji ON, silnik wyłączony. Multimetr na pomiar DC, masa do punktu odniesienia.
2. Podłącz sondę do pinu sygnałowego i zmierz napięcie przy zamkniętej przepustnicy. Powinno wynosić ok. 0,5–0,7 V.
3. Powoli otwieraj pedał. Napięcie musi rosnąć płynnie do ок. 4,0–4,8 V przy pełnym otwarciu.
„Najważniejsza jest ciągłość sygnału — skoki i przerwy wskazują na zużycie ścieżki lub złe styki.”
4. Sprawdź zasilanie: między pinem zasilania a masą stabilne ~5 V. Brak to sygnał problemu w wiązce lub ECU.
5. Do pomiaru rezystancji odłącz wtyczkę. Całkowita rezystancja typowo wynosi 4–6 kΩ. Przy powolnym otwieraniu rezystancja musi zmieniać się płynnie.
Interpretacja: nagłe przeskoki, spadek do zera lub brak zmiany to typowy objaw uszkodzenia lub przerwy. Częste błędy to pomiar na złych pinach, brak masy pomiarowej i zbyt szybki ruch przepustnicy.
| Pomiar | Wartość referencyjna | Co wskazuje odchylenie |
|---|---|---|
| Napięcie przy zamkniętej | 0,5–0,7 V | Zużycie ścieżki lub błąd połączenia |
| Napięcie przy pełnym otwarciu | 4,0–4,8 V | Brak liniowości = usterka |
| Rezystancja całkowita | 4–6 kΩ | Przerwy lub niespójność przy ruchu |
| Zasilanie | ~5 V | Problem w wiązce/ECU jeśli brak |
- Porada: dokumentuj odczyty i nagraj przebieg, jeśli masz taką możliwość.
- Jeśli są skoki, zacznij od sprawdzenia wtyczki i przewodów, zanim wymienisz części.
Diagnostyka czujnika położenia przepustnicy skanerem OBD2 i interpretacja danych
Dane live z interfejsu diagnostycznego często ujawniają niestabilności niewidoczne w prostych pomiarach.
OBD2 warto użyć jako uzupełnienie multimetru. Najpierw odczytaj kody usterek — najczęściej P0120–P0124. Szczególną uwagę zwróć na P0121 (zakres/wydajność), P0122 (za niskie napięcie) i P0123 (za wysokie napięcie).
Live Data pokazuje procentowe lub napięciowe wskazania położenia. Obserwuj płynność zmiany podczas wolnego dodawania gazu.
- skoki lub przeskoki wartości wskazują na zużycie elementu lub złe styki;
- stałe 0% lub 100% sugeruje przerwę w obwodzie, brak masy lub zasilania;
- rozbieżność między odczytem a subiektywną reakcją silnika potwierdza wpływ na pracę.
| Kod | Znaczenie | Co sprawdzić |
|---|---|---|
| P0120 | Ogólny błąd obwodu | Wiązka, wtyczka, zasilanie |
| P0121 | Zakres/wydajność | płynność sygnału, nagłe skoki |
| P0122 | Za niskie napięcie | masa, przerwy, niski sygnał |
| P0123 | Za wysokie napięcie | zwarcie do plusa, błąd zasilania |
Prosty test: na postoju powoli dodawaj gaz i obserwuj Live Data. Porównaj wartości z odczuciem jazdy. To szybki sposób na korelację objawów z danymi ECU.
Gdzie najczęściej powstaje usterka i jak ją potwierdzić w instalacji
Najczęstsze usterki w okolicy przepustnicy wynikają nie z samego sensora, lecz z instalacji i złączy.
Typowe przyczyny to słaby styk we wtyczce, wilgoć i olej powodujące zwarcia wewnętrzne oraz mechaniczne uszkodzenia obudowy.
- Oględziny: stabilność mocowania wtyczki, stan pinów, ślady wilgoci i oleju.
- Wiązka: przetarcia, uszkodzenia izolacji przy elementach narażonych na temperaturę i wibracje.
- Pozycja naprawy: najpierw napraw obwód, jeśli brak zasilania 5 V, a dopiero potem rozważ wymianę czujnika.
Test ciągłości między wtyczką ECU a wtyczką czujnika powinien dawać ~0 Ω. Test zwarcia do masy dla każdego przewodu — wartości rzędu >30 MΩ — wykluczą przetarcie izolacji.
| Test | Oczekiwana wartość | Co wykrywa |
|---|---|---|
| Ciągłość przewodów | ~0 Ω | Przerwy w obwodzie |
| Zwarcie do masy | >30 MΩ | Przetarcia izolacji, kontakt z karoserią |
| Zasilanie 5 V | ~5 V | Brak napięcia = problem w okablowaniu/ECU |
Wniosek: potwierdzenie stanu instalacji to kluczowa część diagnostyki. Takie kroki oszczędzają koszty i zapobiegają niepotrzebnej wymianie części w pojeździe.
Co dalej po diagnozie: czyszczenie, regulacja, wymiana i adaptacja TPS
Diagnoza daje klarowny plan działań: od czyszczenia przepustnica po ewentualną wymiana elementu sterującego.
Najpierw czyść korpus i złącza, gdy instalacja elektryczna jest sprawna i objawy przypominają zabrudzenie (zacinanie, niestabilne obroty, szarpanie podczas przyspieszania).
Jeśli pomiary pokazują skoki sygnału, martwe pola przy otwarcia lub brak liniowości, konieczna bywa wymiana. Uszkodzony sensor wpływa na dawkę paliwa i reakcję na gazu, co zwiększa spalanie i ryzyko podczas jazdy.
Po czyszczeniu lub wymianie wykonaj adaptację/kalibrację zgodnie z instrukcją pojazdu, skasuj błędy, powtórz pomiary multimetrem lub OBD2 i zrób jazdę próbną, aby potwierdzić naprawę.
